【归纳篇】——知识点整理:测绘案例分析--摄影测量与遥感

第1节 8.1 数字空中三角测量

知识点一、基本要求[熟悉]:(1)每个像对不应少于6个内业加密点。

　　(2)相邻像对、相邻航带和相邻区域网间的同名公共点均要转刺。

　　(3)区域网加密成果的精度应满足表8.1.1的要求。

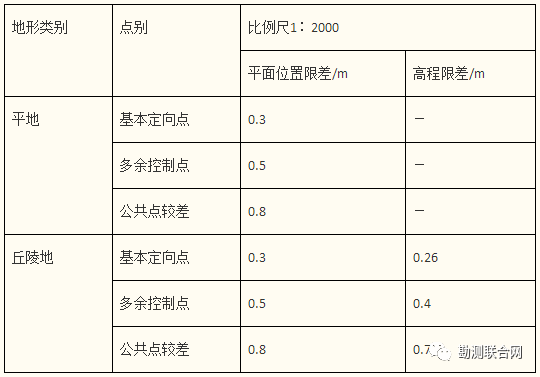

　　表8.1.1 区域网加密成果的精度要求

　　知识点二、资料准备[熟悉]:需准备的资料包括像片索引图、航空像片原始扫描数据、航摄仪检定表(航摄仪技术参每资料)、飞行记录资料、测区内现有小比例尺地形图、区域网外业像片控制点点位略图、区域网外业像片控制点成果表、区域网外业像片控制点刺点片等。其中，航摄仪主要技术参数如下：

　　(1)航摄仪检定坐标系。

　　(2)航摄仪框标编号和框标坐标。

　　(3)航摄仪检定焦距。

　　(4)航摄仪镜头自准轴主点坐标。

　　(5)航摄仪镜头对称畸变差测定值。

　　知识点三、内业加密点的选点观测[掌握]:(1)野外像控点的转刺。

　　(2)内业加密点的选点。每个像对不少于6个内业加密点。

　　一一在像片条件允许的情况下，确保标准点位1、2、3、4、5、6都要有加密点。

　　一一加密点距离像片边缘不小于1.5 cm。

　　一一相邻像对、相邻航带和相邻区域网间的同名公共点均要转刺;当航向和旁向重叠过大时，隔像对、隔航带的同名公共点也要转刺。

　　(3)像点坐标量测。主要工作内容包括加密点像点坐标量测、野外像片控制点像点坐标量测、相邻航带间所有同名公共点转标量测、相邻区域网中相邻航带间所有同名公共点转标量测四项内容。精度要求主要包括内定向误差不大于0.01mm(一般采用解析框标定向);同一像点且同一人两次读数所得x、y坐标之较差不应大于0.01mn(全数字摄影测量工作站一般只记录一次读数)。

　　知识点四、空中三角测量平差计算[掌握]:(1)主要工作内容包括内定向、连接点选取及编辑、控制点的转刺、光束法平差解算等内容。

　　(2)主要精度指标：

　　①区域网内基本定向点残差;

　　②区域网内多余控制点不符值。

　　知识点五、质量检查[掌握]:数字空中三角测量的质量检查主要涉及以下几个环节：

　　(1)外业控制点和检查点成果使用正确性检查。

　　(2)航摄仪检定参数与航摄参数检查。

　　(3)各项平差计算的精度检查。

　　(4)提交成果的完整性检查。

　　知识点六、成果整理与提交[了解]:数字空中三角测量的成果一般以测区为单位、以区域网为成果单元进行统一整理，应包括以下几部分内容：

　　(1)观测与平差计算成果数据文件，主要包含起算数据文件(控制点大地坐标文件、航摄仪检定参数文件等)、像点观测坐标文件、整体平差后的像点大地坐标文件、区域内影像的外方位元素文件。

　　(2)精度评定文件，即整体平差报告文件。

　　(3)辅助成果，视具体用户的要求而定，一般包含测区区域网分区图、区域网略图(航片的排列顺序、控制点分布信息等)、成果检查报告和技术总结报告。

　

　8.1.2案例样题

　　第一题

　　根据某地区基础测绘工作的需要，计划生产该地区的1∶2000比例尺的数字正射影像图(dom)和1∶2000比例尺数字地形图。前期已安排完成了全部测区的航空摄影工作及区域网外业控制点的布设和测量工作，现阶段的工作是完成全部测区的空中三角测量(空中三角测量加密)的任务。

　　1.测区概况

　　地级城市总面积约3500 km2。平地占80%，位于测区南部大部分地区;丘陵占20%，集中在测区北部;测区内海拔高度平地低点为10m，丘陵地最高海拔130m。

　　建成区面积约450 km2，主要在平坦地区。建成区内以多层建筑楼房为主，房屋密集，其农村居民地以一二层建筑为主。

　　2.主要技术依据

　　(1)gb/t 6962-2005《1∶500 1∶1000 1∶2000地形图航空摄影规范》。

　　(2)gb/t 7931-2008《1∶500 1∶1000 1∶2000地形图航空摄影测量外业规范》。

　　(3)gb/t 7930-2008《1∶500 1∶1000 1∶2000地形图航空摄影测量内业规范》。

　　(4)gb/t 17941-2008《数字测绘成果质量要求》。

　　(5)gb/t 18316-2008《数字测绘成果质量检查与验收》。

　　(6)平面系统采用1980西安坐标系。

　　(7)高程系统采用1985国家高程基准。

　　3.航摄资料

　　采用传统的航空摄影方式，航摄比例尺为1∶8000，航摄仪型号为rc-30，像幅为23 cm×23 cm，焦距为152mm，影像扫描分辨率为0.02mm，像片类型为真彩色。

　　航摄总面积为3 500 km2，测区共布设60条航线，每条航线84张航片，测区航片总数为5040张，航片航向重叠65%，旁向重叠35%，东西向飞行。

　　航空摄影成果已通过质检部门的检查验收，其飞行质量和影像质量均满足规范和设计要求。

　　4.区域网外业像片控制点测量情况

　　整个测区的区域网外业控制点的布设和测量工作已全部完成，按平坦地区和丘陵地区两个布设方案实施，基本情况如下：

　　(1)平坦地区。航向上每4条基线布设1个平高控制点;旁向上每2条航线布设l排平高控制点。

　　(2)丘陵地区。在平坦地区布点要求的基础上，在航带每2排平高控制点之间增加1排高程控制点。

　　(3)平坦地区和丘陵地区接边处的外业控制点已互相转刺，保证所有同名公共控制点均得到共用。

　　(4)区域网外业像片控制点的精度和成果质量均符合规范和技术设计要求，质检部门已同意将该成果移交空中三角测量工序使用。

　　[问题]

　　1.数字空中三角测量的主要工作流程如何制定?

　　2.简要说明内业加密点的选点观测的主要工作内容。

　　3.数字空中三角测量提交的成果主要有哪些?

　　4.简述数字空中三角测量质量检查的主要内容。

　　[参考答案]

　　1.数字空中三角测量的主要工作流程如何制定?

　　资料准备—→ 匹配加密点—→ 交互量测控制点、检查点等像点坐标—→ 平差计算—→ 区域网接边—→ 质量检查—→ 成果整理与提交。

　　2.简要说明内业加密点的选点观测的主要工作内容。

　　内业加密点的选点观测主要包括三项工作内容：

　　①野外像控点的转刺;

　　②内业加密点的选点

　　③像点坐标量测。

　　3.数字空中三角测量提交的成果主要有哪些?

　　主要成果包含以下内容：

　　(1)观测与平差计算成果数据文件，主要包含起算数据文件(控制点大地坐标文件、航摄仪检定参数文件等)、像点观测坐标文件、整体平差后的像点大地坐标文件、区域内影像的外方位元素文件。

　　(2)精度评定文件，即整体平差报告文件。

　　(3)辅助成果，视具体用户的要求而定，一般包含测区区域网分区图、区域网略图(航片的排列顺序、控制点分布信息等)、成果检查报告和技术总结报告。

　　4.简述数字空中三角测量质量检查的主要内容。

　　数字空中三角测量的质量检查主要包括：

　　(1)外业控制点和检查点成果使用正确性检查。

　　(2)航摄仪检定参数与航摄参数检查。

　　(3)各项平差计算的精度检查。

　　(4)提交成果的完整性检查。

　　第二题

　　根据西北某地级市基础测绘工作的需要，计划生产该地区1∶10000比例尺的数字正射影像图(dom)、1∶10000比例尺数字高程模型(dem)和1∶10000比例尺数字线划图(dlg)。前期已经完成全部测区的航空摄影工作以及区域网外业控制点的布设和测量工作，现阶段的主要工作是完成全部测区的解析空中三角测量测量任务。

　　该测区面积约为5400km2，东西长约90km，南北长约60km，测区内陆地最低点高程为120m，最高点高程为400m。

　　摄影胶片为真彩色航空摄影像片，扫描分辨率为0.02mm，航空摄影机型号为rmk-top，像幅为230mm×230mm，焦距为152mm，摄影比例尺为1∶20000，航片的航向重叠度为65%，旁向重叠度为35%。

　　测区共布设21条航线，每条航线57张，航片总数计1197张，东西向飞行。

　　[问题]

　　1.简要说明光束法空中三角测量的基本思想和主要特点。

　　2.gps辅助空中三角测量有何优点?

　　3.简述gps辅助空中三角测量的作业过程。

　　4.简要说明内业加密点选点的基本要求。

　　[参考答案]

　　1.简要说明光束法空中三角测量的基本思想和主要特点。

　　光束法空中三角测量的基本思想：以一幅影像所组成的一束光线作为平差的基本单元，以中心投影的共线方程作为平差的基础方程。通过各个光线束在空间的旋转和平移，使模型之间公共点的光线实现最佳地交会，并使整个区域最佳地纳入到已知的控制点坐标系统中。

　　光束法空中三角测量的主要特点包括：

　　(1)光束法解析空中三角测量是最严密的一种解法。

　　(2)误差方程式直接对原始观测值列出，能最方便地顾及影像系统误差的影响。

　　(3)最便于引入非摄影测量附加观测值。

　　(4)可以严密地处理非常规摄影以及非量测相机的影像数据。

　　2.gps辅助空中三角测量有何优点?

　　gps辅助空中三角测量有何优点

　　极大减少甚至完全免除常规空中三角测量测量所需的地面控制点，从而大量节省像片野外测量工作量、缩短航测成图周期、降低生产成本、提高生产效率。

　　3.简述gps辅助空中三角测量的作业过程。

　　可分为以下四个阶段：

　　(1)现行航空摄影系统改造及偏心测定。

　　(2)带gps信号接收机的航空摄影。

　　(3)解求gps摄站坐标。

　　(4)gps摄站坐标与摄影测量数据联合平差。

　　4.简要说明内业加密点选点的基本要求。

　　内业加密点的基本要求包括：

　　(1)每个像对不少于6个内业加密点。

　　(2)在像片条件允许的情况下，确保标准点位1、2、3、4、5、6都要有加密点。

　　(3)加密点距离像片边缘不小于1.5 cm。

　　(4)相邻像对、相邻航带和相邻区域网间的同名公共点均要转刺;当航向和旁向重叠过大时，隔像对、隔航带的同名公共点也要转刺。

第2节 8.2 立体测图案例

知识点一、数学基础[了解]:(1)大地基准：该市地方独立坐标系。

　　(2)投影方式：高斯-克吕格投影，按3°分带计算平面直角坐标，中央经线107°。

　　(3)高程基准：1985国家高程基准。

　　(4)成图比例尺：1∶2000数字线划图。

　　(5)基本等高距：平地、丘陵地为1m，山地、高山地为2m。

　　知识点二、图幅分幅与编号[掌握]:1∶2000数字线划图，采用50 cm×50 cm正方形分幅。

　　图幅编号采用图幅西南角坐标千米数取至整千米(如653-493)。

　　图廓间的千米数加注带号和百千米数。

　　知识点三、平面精度[掌握]:图上地物点相对最近野外控制点的平面位置中误差不得大于表8.2.1的规定。

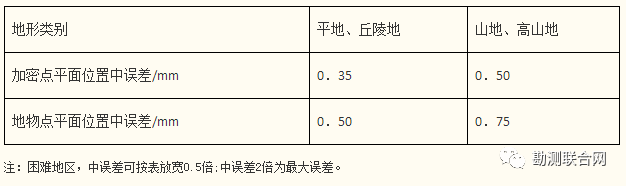

　　表8.2.1 图上地物点相对最近野外控制点的平面位置中误差

　　知识点四、高程精度[熟悉]:图上高程注记点相对于最近野外高程控制点的高程中误差不得大于表8.2.2的规定。

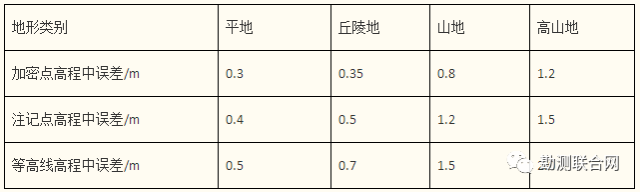

　　表8.2.2 图上高程注记点相对于最近野外高程控制点的高程中误差

　　知识点五、像片控制点精度[了解]:像片控制点相对于最近基础控制点的平面位置中误差，平地、丘陵地、山地、高山地不超过0.2m;

　　高程中误差，平地、丘陵地不超过0.1m，

　　山地、高山地不超过0.2m。

　　知识点六、技术路线及工艺流程[掌握]:测区数字线划图采用“先内后外”的成图方法进行生产

　　即利用航片和基础控制成果，进行野外像片控制测量，

　　根据外业像控成果进行空中三角测量加密，在全数字摄影测量系统中恢复立体模型，采集居民地、道路、水系、地貌等地形要素，

　　以图幅为单位回放纸图，进行野外调绘与补测。

　　内业根据外业调绘成果和立体测图数据，对矢量数据进行编辑，保存分层建库数据，再进行数字地形图(制图数据)编辑，提交1∶2000数字地形图成果。

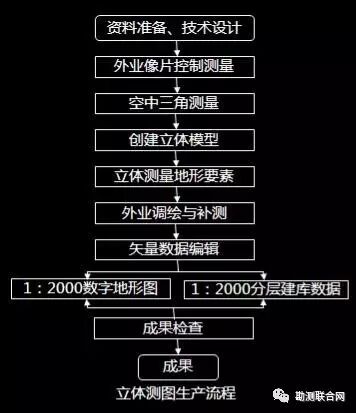

　　立体测图生产流程如图所示。

　　知识点七、矢量数据采集基本要求[了解]:1∶2000数字线划图数据采集

　　按gb/t 13923-2006《基础地理信息要素分类与代码》要求进行：

　　以图幅为单位进行

       每个要素对应一个代码

　　每个代码为一层

　　以图幅为单元存放一个文件

　　三维立体采集影像上所有可见的地物要素，原则上由内业定位、外业定性。

　　内业对有把握并能判准的地物、地貌要素，用测标中心切准定位点或地物外轮廓线准确绘出，不得遗漏、变形和移位，按规定图层赋要素代码。

　　对把握不准的要素(包括隐蔽地区、阴影部分)只采集可见部分，地物未采集或不完整处用红线圈出范围，由外业实地进行定位补调。每个像对的测绘面积原则上不得超过基本控制点连线外1.5 cm。

　　而对于数据接边，地物平面位置和等高线接边较差一般不得大于平面、高程中误差的2倍，最大不得大于2.5倍。

　　内业对有把握并能判准的地物、地貌要素，用测标中心切准定位点或地物外轮廓线准确绘出，不得遗漏、变形和移位，按规定图层赋要素代码。

　　对把握不准的要素(包括隐蔽地区、阴影部分)只采集可见部分，地物未采集或不完整处用红线圈出范围，由外业实地进行定位补调。每个像对的测绘面积原则上不得超过基本控制点连线外1.5 cm。

　　而对于数据接边，地物平面位置和等高线接边较差一般不得大于平面、高程中误差的2倍，最大不得大于2.5倍。

　　6.水系及附属设施

　　(1)河流按摄影时的水涯线表示。河流边的有滩陡岸、无滩陡岸或者加固堤坎，图上长度大于1cm应表示;有滩陡岸的下沿线与水涯线之间宽度大于图上3mm时，应配置相应的土质、植被。

　　(2)河滩宽度大于图上3mm、面积大于图上2 cm2范围时，应采集土质的范围线。

　　(3)河流、时令河在图上宽度小于0.5mm时，用单线河表示，否则以双线表示。

　　(4)人工修筑的沟渠、干沟宽度在图上小于0.5mm时，以单线表示，否则以双线表示。水渠、贮水池的水涯线以坎沿为准采集。

　　(5)有堤岸的沟渠，在堤顶及主要堤、次要堤顶每隔10～15 cm测堤顶部高程或打对点。

　　(6)池塘、鱼塘的水涯线一般以摄影时的水位为准，当永涯线与岸边线在图上的距离小于1mm时，池塘上边沿线采集为池塘边线。

　　(7)居民地外围的机井择要表示。

　　(8)涵洞分别用依比例尺和不依比例尺两种符号表示。

　　(9)大型水库需测量水位点，使水涯线高程一致，溢洪道口底部的最高处应测量高程点。

　　知识点八、接边[了解]:图幅间的接边应保证：

　　线状要素合理、完整、无缝地连接

　　知识点九、质量检查[了解]:立体测图数据检查主要包括7项检查

　　空间参考系

　　位置精度

　　属性精度

　　完整性、逻辑一致性、

　　表征质量

　　附件质量

　　(1)空间参考系检查。

　　涉及大地基准、高程基准和地图投影三个方面。

　　大地基准主要检查平面坐标系统是否符合要求;

　　高程基准主要检查高程基准是否正确使用;

　　地图投影主要检查地图投影参数是否正确使用，地图分幅和内图廓信息是否正确和完整。

　　(2)位置精度检查。主要涉及地形地物的平面和高程精度。

　　平面精度检查内容包括平面位置中误差、控制点坐标、地物几何位移和接边误差;

　　高程精度检查内容包括高程注记点的高程误差、等高线高程中误差、控制点高程和等高距是否正确。

　　(3)属性精度检查。主要包括分类代码和属性正确性的检查。

　　分类代码主要检查地形地物分类代码是否正确使用、是否接边;

　　属性正确性主耍检查属性值是否正确使用。

　　(4)完整性检查。

　　主要检查地图基本要素是否完整，地形地物要素是否遗漏。

　　(5)逻辑一致性检查。

　　主要检查概念一致性、拓扑一致性和格式一致性。

　　(6)表征质量检查。

　　主要检查几何表达、地理表达、符号、注记和整饰等。

　　(7)附件质量检查。

　　主要检查元数据、质量检查记录、质量验收报告和技术总结的完整性、正确性。

　　知识点十、成果整理与提交[了解]:(1)地形图接合表

　　(2)地形图数据文件

　　(3)回放地形图

　　(4)元数据文件、图历簿

　　(5)检查验收报告和技术总结

　　8.2.2案例样题

　　第一题

　　某市应基础测绘需要，计划进行地形图测绘，生产范围约325 km2的1∶2000数字线划图(dlg)。

　　1.测区概况

　　该市地处华中地区，测区西边和东南角有少量山区外，大部分地区地势较为平坦。地域河川径流丰富，水利条件优越，湖塘、水库众多。

　　2.主要技术依据

　　(1)gb/t 7931-2008《1∶500 1∶1000 1∶2000她形图航空摄影测量外业规范》。

　　(2)gb/t 7930-2008《1∶500 1∶1000 1∶2000地形图航空摄影测量内业规范》。

　　(3)gb/t 15967-2008《1∶500 1∶1000 1∶2000地形图航空摄影测量数字化测图规范。

　　(4)ch/t 3007.1-2011《数字航空摄影测量测图规范 第1部分1∶500 1∶1000 1∶2000数字高程模型数字正射影像图 数字线划图》。

　　(5)gb/t 17278-2009《数字地形图产品基本要求》。

　　(6)gb/t 17941-2008《数字测绘成果质量要求》。

　　(7)gb/t 13923-2006《基础地理信息要素分类与代码》。

　　(8)gb/t 18316-2008《数字测绘成果质量检查与验收》。

　　(9)gb/t 24356-2009《测绘成果质量检查与验收》。

　　3.航摄资料

　　航摄采用swdc-4/4017数码航摄仪进行数字航空摄影。

　　像元地面分辨率为20 cm，虚拟主距为50.2mm，像元尺寸为0.006 8mm，行为14000像素，列为10000像素，影像物理大小为9.52 cm×6.80 cm，

　　东西方向飞行。

　　4.控制点资料

　　对本次项目单独完成的基础控制测量成果(gps c级网及二等水准测量)，gps  c级网共提供3套坐标系成果，即2000国家大地坐标系、1954北京坐标系、该市地方坐标系;二等水准成果为1985国家高程基准。

　　该成果作为测区的基础控制资料，用于野外像片控制测量。

　　[问题]

　　1.立体测图中“像对定向”主要包括哪几项步骤?

　　2.试分析立体测图精度的影响因素。

　　3.简述“先内后外”的成图方法的生产流程。

　　4.简述“先内后外”的成图方法中野外补测的内容和要求。

　　[参考答案]

　　1.立体测图中“像对定向”主要包括哪几项步骤?

　　其主要包括像片的内定向、相对定向及绝对定向三个步骤。

　　2.试分析立体测图精度的影响因素。

　　立体测图精度的影响因素如下：

　　(1)空中三角测量的加密精度影响，空中三角测量结果算出的外方位元素直接作为立体测图的定向基准，其精度会直接影响前方交会的精度。

　　(2)同名像点的切准精度，即用测标切准所测地形、地物时，左右视察的误差会影响最终的成图精度。

　　3.简述“先内后外”的成图方法的生产流程。

　　利用航片和基础控制成果，进行野外像片控制测量;根据外业像控成果进行空中三角测量加密，在全数字摄影测量系统中恢复立体模型;采集居民地、道路、水系、地貌等地形要素;以图幅为单位回放纸图，进行野外调绘与补测;内业根据外业调绘成果和立体测图数据，对矢量数据进行编辑，保存分层建库数据，再进行数字地形图(制图数据)编辑;提交1∶2000数字地形图成果。

　　4.简述“先内后外”的成图方法中野外补测的内容和要求。

　　(1)当立体测图无法达到高程注记点高程精度要求时，应野外实测足够的高程注记点，等高线由立体测图采集。

　　(2)当由于云影、阴影等影响无法进行立体测图或处理，航空摄影出现绝对漏洞且不补摄，新增大型工程设施、大面积开发区或居民地变化较大等情况时，应进行野外补测。

　　(3)立体测图无法准确采集的城市建筑物密集区，亦可进行野外补测，可将阴影、漏洞等向外扩大图上4mm，确定补测范围。补测的地物、地貌要素，相对于附近明显地物点的平面位置误差不大于图上0.75 mm，困难地区不大于图上1 mm。

　　第二题

　　某市拟采用航测成图的方法进行1∶5000地形图的生产任务，共计需完成测绘1∶5000地形图约24幅。

　　1.测区概况

　　测区大部分为平原，西北部有少量山地。作业区内高差约在40～190m之间。城区内高层建筑楼房较多，房屋密集。

　　2.主要技术依据

　　3.航摄资料

　　航空摄影采用传统的航空摄影方式，摄影比例尺1∶1万，航摄相机型号为rc-30，像幅为23cm×23cm，航摄仪焦距152mm，影像扫描分辨率0.02mm，像片类型为黑白片。

　　航线为东西方向飞行，航片的航向重叠65%，旁向重叠35%。

　　航空摄影成果已通过质监部门的检查验收，其飞行质量和影像质量均满足规范和设计要求。

　　4.其他资料情况

　　测区内有一、二、三等三角点和一、二级导线点，一、二、三等水准点。

　　整个测区的区域网外业控制点的布设和测量工作已全部完成。区域网外业像片控制点的精度和成果质量均符合规范和技术设计的要求，质监部门已同意将该成果移交。

　　整个测区的解析空中三角测量的工作已全部完成，其成果质量符合规范和技术设计的要求，并已全部通过质监部门的检查验收，并同意移交给下一工序使用。

　　[问题]

　　1.拟采用gps-rtk进行像控点测量，对野外像控点有什么技术要求?

　　2.本次航测成图采用“先内后外”的方法，请简述航测内业数据采集的基本要求。

　　3.外业调绘、内业立体测图数据编辑均涉及要素的综合取舍，请说明要素综合取舍原则。

　　4.简述内业数据编辑的基本要求。

　　[参考答案]

　　1.拟采用gps-rtk进行像控点测量，对野外像控点有什么技术要求?

　　(1)刺点的位置应避免在高层建筑的楼角，因为高层建筑与地面的高差较大，影响gps高程精度。平高点应尽量刺在矮墙、低房和平地上。高程点应刺在空旷的平地上，以便于观测和提高点位高程精度。

　　(2)刺点的点位应避开高大的楼群、高压电线、高频发射塔和高大树木和对gps信号接收有影响的障碍物。

　　(3)点的位置应有利于交通，便于人和仪器的行走与接送。

　　2.本次航测成图采用“先内后外”的方法，请简述航测内业数据采集的基本要求。

　　三维立体采集影像上所有可见的地物要素，原则上由内业定位、外业定性。内业对有把握并能判准的地物、地貌要素，用测标中心切准定位点或地物外轮廓线准确绘出，不得遗漏、变形和移位，按规定图层赋要素代码。对把握不准的要素(包括隐蔽地区、阴影部分)只采集可见部分，地物未采集或不完整处用红线圈出范围，由外业实地进行定位补调。

　　每个像对的测绘面积原则上不得超过基本控制点连线外1.5cm。

　　而对于数据接边，地物平面位置和等高线接边较差一般不得大于平面、高程中误差的2倍，最大不得大于2.5倍。

　　误差超限时要查找原因，不得盲目强接。

　　3.外业调绘、内业立体测图数据编辑均涉及要素的综合取舍，请说明要素综合取舍原则。

　　外业调绘、内业立体测图数据编辑涉及的要素综合取舍原则如下：

　　(1)根据用途进行综合取舍。突出表示或保留用图意义较大的地物、地貌，舍去或移位经济意义及用图意义相对不大的或易于变化的地物、地貌。

　　(2)根据成图比例尺进行综合取舍。对于图上不能按真实位置表示的地物、地貌，主要的地物、地貌应准确表示，次要的可移位或舍去。综合取舍后应保持其总貌特征及地物之间的相互位置关系;综合取舍不能改变地物、地貌的性质。

　　(3)依据地物、地貌所处的地理位置和分布的疏密程度进行综台取舍。例如，某地物在经济发达地区可能是次要的，调绘时可不表示，在地物稀少地区成为主要的应表示。

　　4.简述内业数据编辑的基本要求。

　　立体测图内业数据编辑的基本要求：

　　(1)数据编辑主要是依据立体测图成果，调绘成果进行要素数据的图形编辑、属性录入，图幅接边形成非符号化数据，非符号化数据通过检查后配置符号、注记进行符号化处理及图廓整怖形成符号化数据。

　　(2)先内后外作业模式时应依据调绘成果、野外补测成果，对立体测图漏测的地物在立体模型下进行补测，对新增的地物进行采集，对被遮挡的地物进行编辑。

　　(3)按照综合取舍的原则进行数据编辑，做到不失真，主次有别、层次分明。

　　(4)全面检查和修改各类定位错误、遗漏、拓扑错误、图层错误、属性错误、要素关系错误、几何图形问题等错、漏现象。

　　第三题

　　某城市开展全国第一次地理国情普查，采用了内外业分工的作业模式。外业部门在获取内业部门根据dom采集得到的地表覆盖数据后，进行了相应的数据分析。在数据的分析过程中，作业人员发现内业提出的问题图斑相对集中，针对内业采集中遇到的问题图斑和问题要素进行了线路规划，按照要求进行了外业的调查与核查工作。

　　在调查路线沿线按照一定的比例对地表覆盖合地理要素进行了核查，按照要求采集了遥感解译样本，作业中发现区域内部分地区已经进行了大规模的开发，实地发生了非季节性变化，与遥感影像已经不匹配，需要进行外业实地补测。

　　[问题]

　　1.简述地理国情普查外业调查与核查工作的主要内容。

　　2.所述案例中，外业部门进行的线路规划是否合理。

　　3.新增或变化的图斑和要素补测补调可采用的方式。

　　[参考答案]

　　1.简述地理国情普查外业调查与核查工作的主要内容。

　　地表覆盖分类调查与核查、地理国情要素调查与核查、新增或变化的图斑和要素补测补调、遥感影像解译样本数据采集。

　　2.所述案例中，外业部门进行的线路规划是否合理。

　　不合理。在线路的规划过程中，除考虑内业采集遇到的问题图斑和问题要求之外，还应考虑以下因素：

　　(1)调查路线的规划应全面反映工作区内的各类地表覆盖特征和地理要素分布特征，在分布上应贴近覆盖类型分布的趋势。

　　(2)野外工作受地理环境、自然条件以及人力等诸多因素的条件限制，调查路线应根据工作区域的交通情况进行设计，在保证安全的前提下,规划合理、可行的调查路线。

　　(3)利用现有基础数据资料和收集的权威专题资料。对资料丰富的区域，应当充分利用已有资料进行核对和验证。

　　3.新增或变化的图斑和要素补测补调可采用的方式。

　　一共有以下三种方式可以采用：

　　(1)新增或变化的图斑或要素，在底图影像上可以直接定位的，采用图上标绘和图外注记的形式进行调查。

　　(2)当底图上无法对新增或变化的图斑或要素进行准确定位时，采用满足精度要求的测量手段和测量设备进行实地定位，采集变化范围。

　　(3)对于新增的、无影像支持的大面积复杂区域无法实地补测时，可根据实际情况在底图上示意性标绘出新增或变化的图斑和要素的属性、范围，或用文字及特殊标记标注，以利于后期进一步收集其他资料补充采集，或根据统一的生产安排，开展外业补充调查。

第3节 8.3 数字地面高程模型

知识点一、数学基础[了解]:(1)大地基准：该市地方独立坐标系。

　　(2)投影方式：高斯一克吕格投影，按3°分带计算平面直角坐标，中央经线107°。

　　(3)高程基准：1985国家高程基准。

　　(4)成图比例尺：1∶2000数字地面模型。

　　(5)基本等高距：平地、丘陵地为1m，山地、高山地为2m。

　　知识点二、图幅分幅与编号[熟悉]:1∶2000数字线划图，采用50 cm×50 cm正方形分幅。图幅编号采用图幅西南角坐标千米数取至整千米

　　知识点三、dem精度[掌握]:(1)dem格网间距为2m。格网点高程精确至小数点后两位。

　　(2)dem格网点相对于邻近野外控制点的高程中误差不得大于表8.3.1的规定。

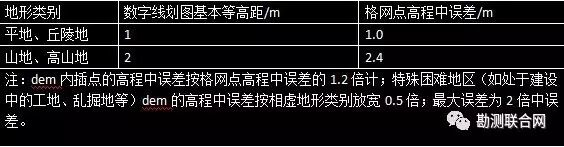

　　表8.3.1 dem格网点相对于邻近野外控制点的高程中误差

　　知识点四、像片控制点精度[熟悉]:像片控制点相对于最近基础控制点的平面位置中误差，平地、丘陵地、山地、高山地不超过0.2m;而对高程中误差，平地、丘陵地不超过0.lm，山地、高山地不超过0.2m。

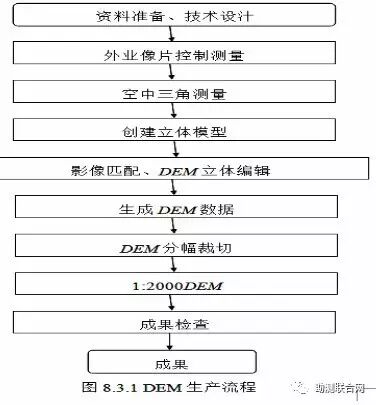

　　知识点五、技术路线及工艺流程[了解]:在立体模型下，利用已有的地形矢量数据，采集特征线、特征点，生成l：2000 dem。dem生产流程如图8.3.1所示。

　　采用全数字摄影测量工作站进行立体测量，原则上采用空中三角测量导入的方法建立数字立体模型。空中三角测量导入时，应对各种定向数据进行检查，以消除系统和人眼视差产生的误差，发现问题应及时找出原因，否则不能进入下一工序作业。

　　知识点六、dem制作[了解]:(1)数字线划图数据中的等高线、高程点、道路、水系等可导入立体模型，与采集的特征线一起构建tin、内插dem。特征线与三维地物相交时高程差控制在0.5m以下。真实表现地表形态，对dem进行编辑，dem网格间距2m。

　　(2)对平山头或凹她、狭长而坡缓的沟底、脊以及鞍部等处适当采集特征点线。

　　(3)立交桥、桥梁、居民地等人工地物范围，dem应编辑至地面或水面。土堤、拦水坝、水闸，应编辑至这些地物的顶部。

　　(4)测区内相邻图幅dem接边不应出现漏洞。相同地形类别dem格网点接边限差为该地形类别dem格网点中误差的2倍。不同地形类别dem接边限差为两种地形类别dem格网点接边限差之和。超过限差时应查明原因，不得盲目取中数。图幅之间相同dem格网点高程应一致。

　　(5)使用保密点对dem进行精度检查。

　　(6)dem起止格网点坐标为图幅角点坐标，以1∶2000图幅为单位裁切、存放。

　　知识点七、dem数据接边[了解]:选取相邻模型所生成的dem数据，检查接边重叠带内同名(相同平面坐标)格网点的高程;若出现高程较差大于2倍dem高程中误差的格网点，则视为超限，将其认定为粗差点，并重建立体模型;对出现粗差点的dem数据进行接边修测后重新接边。按以上方法依次完成测区内所有单模型dem数据之间的接边。

　　知识点八、dem数据镶嵌与裁切[了解]:若测区范围内所有单模型dem数据的接边较差都符合规定要求，则可以进行dem镶嵌;镶嵌时对参与接边的所有同名格网点的高程取其平均值，作为各自格网点的高程值，同时形成各条边的接边精度报告。

　　dem镶嵌完成后，按照相关规定或技术要求规走的起止格网点坐标进行矩形裁切时，根据具体技术要求可以外扩一排或多排dem格网。

　　知识点九、dem质量检查[了解]:dem质量检查主要包括空间参考系、高程精度、逻辑一致性和附件质量的检查。

　　(1)空间参考系检查。涉及大地基准、高程基准和地图投影共三个方面。大地基准主要检查平面坐标系统是否符合要求;高程基准主要检查高程基准是否正确使用;地图投影主要检查地图投影参数是否正确使用，dem分幅和内图廓信息是否正确和完整。

　　(2)高程精度检查。包括格网点高程中误差检查和相邻dem数据文件的同名格网高程值接边检查。

　　(3)逻辑一致性检查。包括检查数据的组织存储、数据格式、数据文件完整和数据文件命名。

　　(4)附件质量检查。主要检查元数据、质量检查记录、质量验收报告和技术总结的完整性、正确性。

　　知识点十、成果整理与提交[了解]:(1)dem数据文件。

　　(2)原始特征点、线数据文件。

　　(3)元数据文件。

　　(4)dem数据文件接合表。

　　(5)质量检查记录。

　　(6)质量检查(验收)报告。

　　(7)技术总结报告。

第4节 8.4 数字正射影像图

知识点一、坐标系统[掌握]:(1)平面坐标系：2000国家大地坐标系。

　　(2)高程基准：1985国家高程基准。

　　(3)地图投影：采用高斯-克吕格投影，按3°分带。

　　(4)坐标单位： m。

　　(5)分幅编号：按照gb/t 13989-92《国家基本比例尺地形图分幅和编号》执行。

　　知识点二、像片控制精度[掌握]:像片控制点对于附近国家三角点(gps点)或高级地形控制点的平面位置中误差不超过图上0.1mm(实地1.0m)。

　　像片控制点对于附近水准点或三角点(gps点)高程中误差，丘陵地不超过0.25m，山地、高山地不超过0.5m。

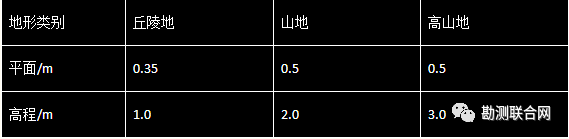

　　知识点三、加密精度[掌握]:内业加密点相对于附近野外控制点的平面位置及高程中误差不大于表8.4.1的规定。

　　表8.4.1 内业加密点相对于附近野外控制点的平面位置及高程中误差

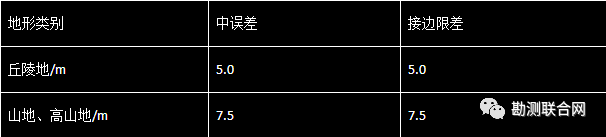

　　知识点四、dom精度[了解]:1∶10000 dom上明显地物点平面位置，相对于附近野外控制点的点位中误差及接边限差不得大于表8.4.2的规定。

　　表8.4.2 1∶10000 dom上明显地物点平面位置相对于附近野外控制点的点位中误差及接边限差

　　知识点五、技术路线及工艺流程[了解]:利用航摄资料，

　　外业进行像片控制测量，

　　内业进行空中三角测量加密、

　　采用微分纠正方法进行dom数据生产。

　　dom生产流程如图

　　(1)利用dem数据对影像进行数字微分纠正和影像重采样，生成数字正射影像。

　　(2)数字正射影像应清晰，纹理信息丰富，片与片之间影像尽量保持色调均匀，反差适中，图面上不得有图像处理所留下的痕迹。镶嵌时注意拼接的一致性，不应产生明显的整体性视觉差异。选取镶嵌线时应尽量避开大型建筑物、桥梁等人工设施。

　　(3)利用已有数字线划图对dom成果进行套合检查，同名点套合误差应小于2m。

　　知识点六、影像镶嵌[了解]:影像镶嵌的主要步骤如下：

　　(1)按图幅范围选取需要镶嵌的数字正射影像。

　　(2)在相邻数字正射影像之间选绘、编辑镶嵌线;在选绘镶嵌线时需保证所镶嵌的地物影像完整。

　　(3)按镶嵌线对所选的单片正射影像进行裁切，完成单片正射影像之间的镶嵌工作。

　　知识点七、图幅裁切[了解]:按照内图廓线(内图廓线的最小外接矩形)对镶嵌好的正射影像数据进行裁切，也可根据设计的具体要求外扩一排或多排栅格点影像进行裁切，裁切后生成dom成果。

　　所生成的dom成果，应附有相关坐标、分辨率等基本信息参数或文件。

　　知识点八、质量检查[了解]:质量检查的主要包括空间参考系、精度、影像质量、逻辑一致性和附件质量的检查等。

　　(1)空间参考系检查。涉及大地基准、高程基准和地图投影三个方面。

　　大地基准主要检查平面坐标系统是否符合要求;

　　高程基准主要检查高程基准是否正确使用;

　　地图投影主要检查地图投影参数是否正确使用，dom分幅和内图廓信息是否正确和完整。

　　(2)精度检查。主要检查dom像点坐标中误差、相邻dom图幅同名地物影像接边差。

　　(3)影像质量检查。主要检查dom地面分辨率、dom图幅裁切范围、色彩质量、影像噪声、影像信息丢失等。

　　(4)逻辑一致性检查。主要检查数据存储的组织、数据格式、数据文件完整性和数据文件命名等。

　　(5)附件质量检查。主要检查元数据、质量检查记录、质量验收报告、技术总结的完整性、正确性。

　　知识点九、成果整理与提交[了解]:(1)dom数据文件。

　　(2)dom定位文件。

　　(3)dom数据文件接合表。

　　(4)元数据文件。

　　(5)质量检查记录。

　　(6)质量检查(验收)报告。

　　(7)技术总结报告。

　　案例样题

　　第一题

　　某测绘单位承担测区854幅1∶1万数字正射影像图(dom)生产，任务包括像片控制测量和dom生产。

　　1.测区概况

　　全测区以山脉山地、高山地为主，个别为丘陵地，地势呈中间高、南北低，平均海拔约为2000m，最高海拔为3767m，最低处约500m。

　　2.主要技术依据 8个规范

　　(1)《1∶5000 1∶10000地形图航空摄影测量外业规范》。

　　(2)《1∶5000 1∶10000地形图航空摄影测量内业规范》。

　　(3)《国家基本比例尺地图图式第2部分1∶5000 1∶10000地形图图式》。

　　(4)《数字航空摄影测量 测图规范 第2部分1∶5000 1∶10000数字高程模型数字正射影像图数字线划图》。

　　。。。。。。

　　3.航摄资料

　　采用惯性测量装置(imu)/差分全球定位系统(dgps)辅助航空摄影方法航摄，为黑白胶片影像，摄区代号0625，航摄比例尺为1∶32000～1∶35000，相机型号为rc-30，焦距为153.536mm，

　　航向重叠范围57%～67%，

　　旁向重叠范围25%～35%。惯性测量装置

　　4.控制点资料

　　采用1980西安坐标系，1985国家高程基准，

　　收集到该区范围b、c级gps控制点71个。其中，b级点22个，c级点49个，除4个c级gps点无水准高程外，其余高程值均为等级水准联测的1985国家高程，分布均匀，点距约25 km左右，转换为2000国家大地坐标系。

　　[问题]

　　1.正射纠正常采用何种方法?

　　2.利用航空影像制作dom要注意哪些环节?

　　3.dom制作要提交哪些成果?

　　[参考答案]

　　1.正射纠正常采用何种方法?

　　正射纠正常采用的方法有正解法(直接法)或反解法(间接法);一般采用反解法(间接法)进行纠正。

　　2.利用航空影像制作dom要注意哪些环节?

　　利用航空影像制作dom要注意资料准备、技术路线设定、定向建模、dem获取、影像纠正、色彩调整、影像镶嵌、裁切、质量检查及成果提交等技术环节。

　　3.dom制作要提交哪些成果?

　　dom制作要提交的成果包括dom数据文件、dom定位文件、dom数据文件接合表、元数据文件、质量检查记录、质量检查(验收)报告和技术总结报告。

　　案例样题

　　第二题

　　某市计划进行1∶2000、1∶5000数字正射影像图(dom)生产。其中，1∶2000 dom约合图幅500幅，1∶5000 dom约合图幅900幅。

　　航空摄影使用“里尔”飞机，航摄仪型号为rc-20，焦距为152.863mm，像幅为23×23cm。其中，1∶1万航摄区共布设航线13条，用来制作1∶2000 dom;1∶2万航摄区共布设航线26条，用来制作1∶5000 dom。摄影覆盖区域约为4550km2。航摄成果经验收合格，提供的航摄资料为扫描数据(数字像片)，扫描分辨率为25µm，数据存储方式为高密度8mm磁带。

　　在1∶1万航摄区内有近年更新的1∶500地形图、1∶2000地形图，

　　在1∶2万航摄区内有近年更新的1∶2000地形图、1∶5000地形图和1∶1万数字高程模型(dem)数据。

　　[问题]

　　1.在不采用野外像控点联测的情况下，如何获得像控点坐标?

　　2.对于1∶2000 dom制作，拟采用全数字摄影测量工作站在立体环境下制作，请简述其工艺流程。

　　3.对于1∶5000 dom制作，拟采用单片微分纠正方法制作，请简述其工艺流程。

　　4.简述如何对本工程进行质量检查?

　　[参考答案]

　　1.(1)对于1∶2000 dom成图区域，可在1∶500或1∶2000地形图上图解像控点坐标。

　　(2)对于1∶5000 dom成图区域，可在1∶2000或1∶5000地形图上图解像控点坐标。

　　2.利用1∶1万航摄资料制作1∶2000 dom的工艺流程主要包括：准备控制点信息文件和参数文件;进行数字摄影测量定向;核线影像生成;影像匹配、编辑、检查;生成dem;数字微分纠正;影像镶嵌和图幅裁切;dom输出。

　　3. 利用1∶2万航摄资料制作1∶5000 dom的工艺流程主要包括：准备控制点信息文件和参数文件;空间后方交会内定向;数字微分纠正(基于dem);色调调整、数字镶嵌、接边检查;图廓整饰;dom输出。

　　4.(1)所有数据文件的内容必须正确无误。

　　(2)定向精度(包括内定向、相对定向、绝对定向)必须符合要求。

　　(3)整幅图影像清晰，色调均衡一致，视觉效果良好。

　　(4)模型接边处满足接边限差。

　　(5)图面整饰应完整、正确无误。

　　(6)局部抽查与数字线画图套合精度。

　　

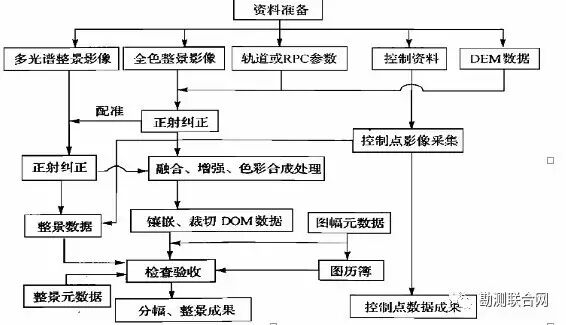

第5节 8.5 基于卫星遥感影像的数字正射影像图

知识点一、dom规格和精度[掌握]:1.产品规格

　　(1)1∶5万dom数据apdom和rsdom(融合影像)及元数据。

　　(2)整景纠正的dom数据rsdom(全色波段和多光谱影像)及元数据。

　　2.数据格式

　　(1)影像数据文件格式为非压缩tiff格式。黑白影像以灰度模式存储，像素位为8 bit;融合影像以合成彩色模式存储，像素位为24 bit。

　　(2)元数据文件接照access数据库的mdb格式存储。

　　知识点二、坐标系统[熟悉]:采用平面坐标系，

　　大地基准为1980西安坐标系，投影方式为高斯—克吕格投影，分带方式为6°分带，

　　高程基准为1985国家高程基准。

　　[$endsection$]

　　656789

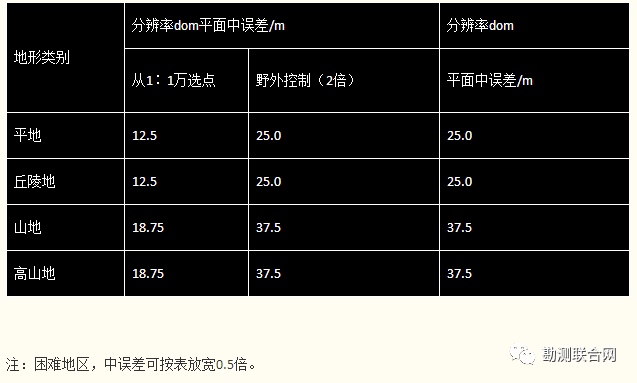

　　知识点三、dom精度[了解]:平面精度：1∶5万dom地物点相对于附近野外控制点的点位中误差不得大于下表的规定。

　　dom地物点相对于附近野外控制点的点位中误差

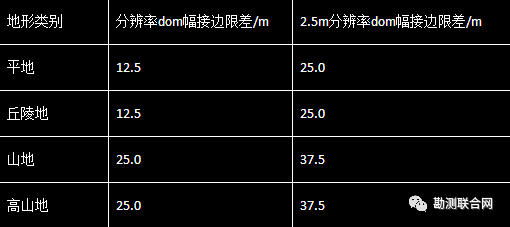

　　知识点四、影像接边限差[了解]:本次作业范围地形类别分为平地、丘陵地、山地、高山地，则dom的接边限差不应超过下表规定。

　　表 dom的接边限差
